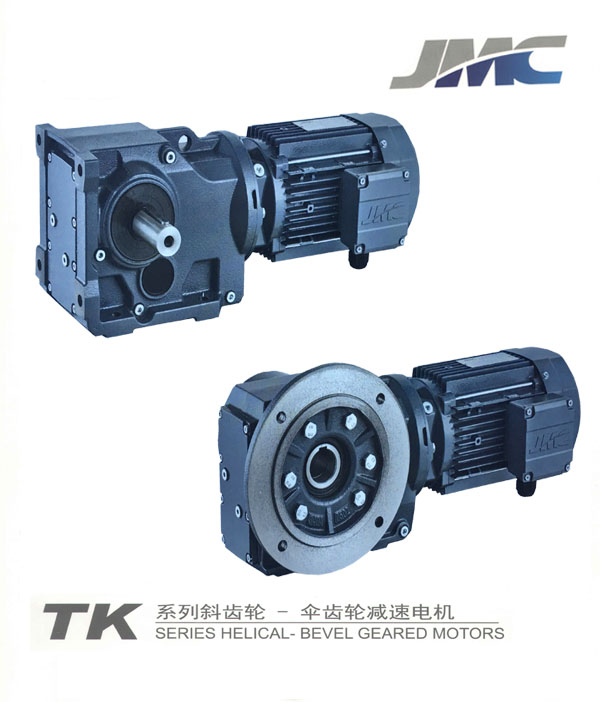

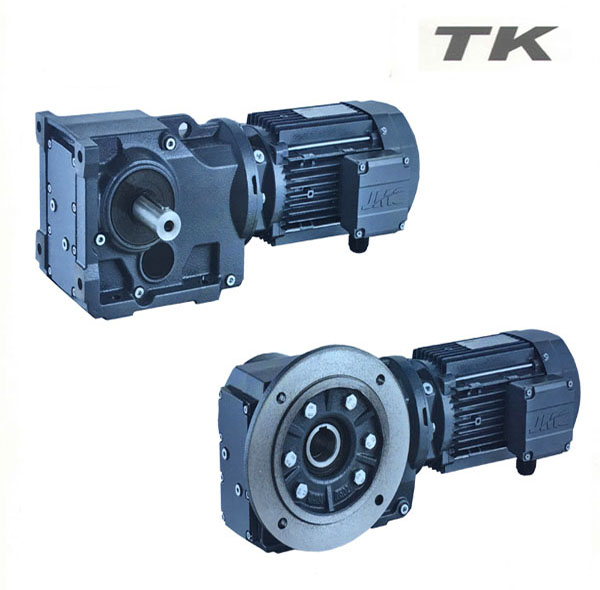

TK系列斜齿-伞齿轮减速电机是在模块组合体系的基础上设计的新一代机电一体化产品，箱体为铸铁箱体，采用卧式加工中心一次成型确保高精度及形状和位置公差。齿轮采用优质合金材料，经表面硬化处理，采用高精度磨齿机加工成型，可分别与普通电机、制动电机、防爆电机、变频电机、伺服电机、同步电机，直流电机，双速电机等电机组合，可在立体空间六个方位任意安装。

TK系列斜齿轮伞齿轮减速电机，JMC珈马斜齿轮减速电机，由斜齿轮伞齿轮减速器和电机组成，斜齿轮和伞齿轮采用优质合金钢材料，表面硬化处理，经过高精度设备加工成形。箱体为铸铁箱体，箱体经精密加工，确保形状与位置精度。满足承载能力强、寿命长、体积小、速比大、重量轻、效率高、噪音低的优越性能。

TK伞齿轮减速电机技术数据

速器速比范围[i]

3.98 ….197.37

输出扭矩[Nm]

200 ...50,000

电机功率范围[kW]

0.12 ….. 200

TK伞齿轮减速电机设计方案

• 底脚安装或法兰安装

• B5法兰安装或B14 法兰安装

• 实心轴或空心轴

• 键连接空心轴、锁紧盘、花键空心轴

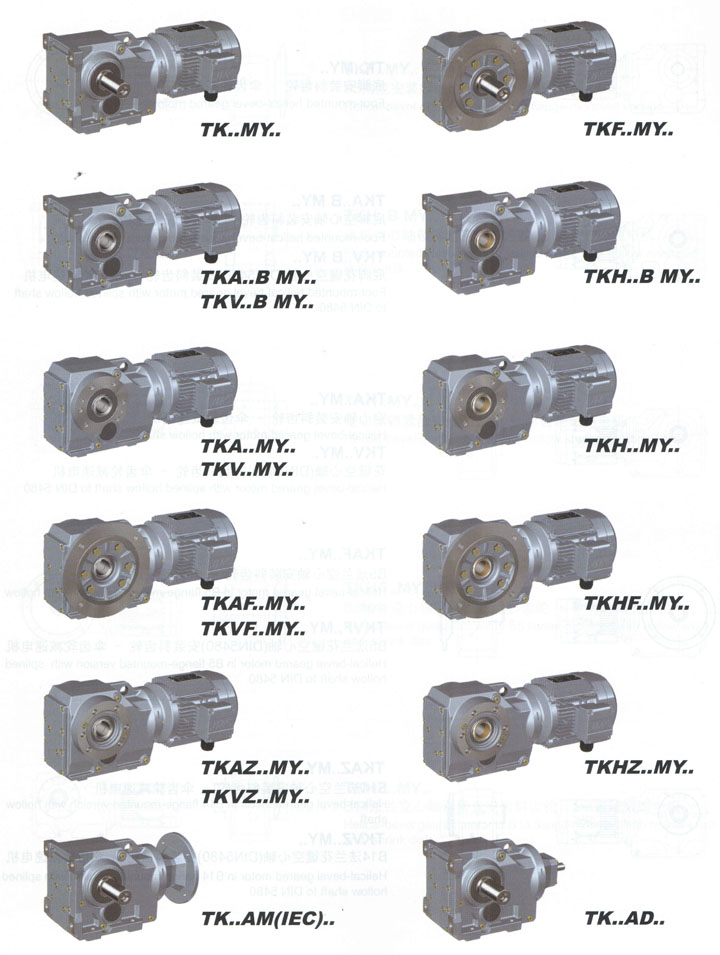

TK斜齿轮–伞齿轮减速器设计方案

 TKA..B底脚空心轴安装方式

TKV..B底脚花键空心轴安装方式

TKH..B底脚空心轴锁紧盘安装方式

TKF..B5 法兰安装方式

TKAF.B5 法兰空心轴安装方式

TKVF..B5法兰花键空心轴安装方式

TKHF..B5法兰空心轴锁紧盘安装方式

TKA..空心轴安装方式

TKV..花键空心轴安装方式

TKH..空心轴锁紧盘安装方式

TKAZ..B14 法兰空心轴安装方式

TKVZ..B14法兰花键空心轴安装方式

TKHZ..B14法兰空心轴锁紧盘安装方式

应用范围:可与普通、制动、防爆、变频、伺服、IEC等电机组合，可在立体空间六个方位任意安装。产品广泛适用于轻纺、食品、啤酒饮料、化工、自动扶梯、自动化仓储设备、冶金、烟草、环保、物流等驱动领域。
